Инструкция по сборке изделия на механизме (FREESTYLE): FOCUS GTP и другие




Внимание!

Поворотно подъемный механизм имеет ограничения по вертикальной нагрузке не более 150 кг.

Необходимо учитывать возможность нарушения работоспособности конструкции в результате постоянного неправильного использования изделия, чрезмерно длительной эксплуатации или многократного сидения на изделии лиц весом более 100 кг. При правильной эксплуатации изделия срок его службы составляет до 10 лет.

Хранить при 1 от -10 до +60 град;

Использовать при I от 0 до +45 град.

Перед сборкой дать нагреться до температуры помещения!

Все стулья снабжены твердыми пластиковыми роликами для мягких полов.

По желанию клиента стулья комплектуются роликами с резиновым покрытием для твердых полов.

Список комплектующих:

  • 1 спинка с направляющей
  • 6 винтов М6х25
  • 1 Шайба стопорная
  • 1 Кожух
  • 1 Ось
  • 1 Стакан
  • 1 Пружина [Пружинный
  • 1 Рукоятка Б ( блок
  • 1 Шайба

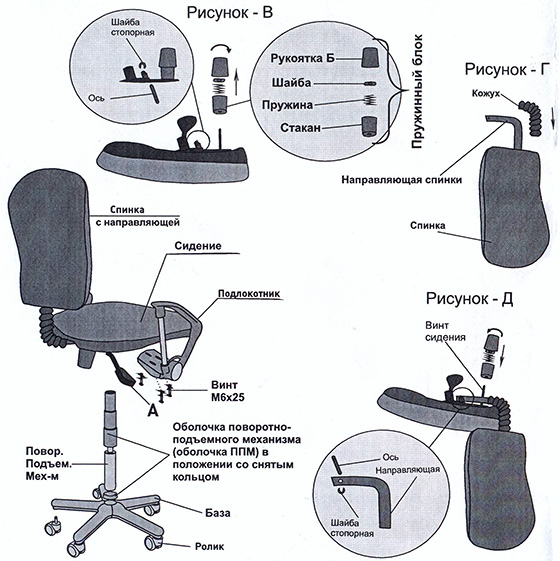

На сидении как указано на рисунке - В выкрутить против часовой стрелки рукоятку Б и разобрать пружинный блок. Вытащить стопорное кольцо с оси. Вытащить ось из кронштейна.

  1. Установит кожух на наплавляющую спинки (см. рисунок Г).

  2. Установить спинку с направляющей на сидение, продев через отверстие в направляющей на винт сидения. Соединить направляющую спинки с механизмом сидения продев ось через два отверстия в кронштейне механизма и отверстия направляющей. Зафиксировать стопорным кольцом. Собрать пружинный блок закрутив рукоятку Б по часовой стрелки (см. рисунок Д).

  3. Вставить ролики в базу.

  4. Снять кольцо с оболочки ППМ.

  5. Вставить ППМ в оболочку ППМ.

  6. Установить снятое кольцо оболочки на ППМ (снизу).

  7. Вставить ППМ в базу до упора.

  8. Прикрепить к сидению подлокотники при помощи винтов М6х25.

  9. Установить собранное сидение на поворот, подъем, мех-м.

РЕГУЛИРОВКА

Регулировка высоты сидения - рукоятка А. Для сидения - привстать с кресла и потянуть рукоятку А вверх. Для опускания сидения - сидя в кресле потянуть А вверх.

Регулировка жесткости наклона спинки - рукоятка Б. Для увеличения жесткости наклона спинки рукоятку Б повернуть по часовой стрелке, для уменьшения жесткости повернуть рукоятку Б против часовой.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

Осмотр - проводите осмотр стула как минимум один раз в шесть месяцев, убедитесь в том, что все винты плотно затянуты.

Кожаная (виниловая) обивка - протирать влажной тканью, смоченной в умеренном растворе моющего средства. Для трудновыводимых пятен используйте специальный пятновыводитель для кожаных и виниловых тканей в соответствии с инструкцией производителя.

Тканевая обивка - Рекомендована регулярная чистка пылесосом. Для трудновыводимых пятен используйте сцециальные пятновыводители для тканей, в соответствии с инструкцией производителя.

Прочие поверхности - протирать мягкой тканью, смоченной в умеренном растворе очищающего средства.
